Apoyos para puentes y estructuras

Los apoyos elastoméricos son utilizados fundamentalmente como componentes estructurales entre cuyas funciones se destacan:

· Absorción de movimientos propios de las estructuras

(dilataciones, retracciones y asentamientos)

· Aislamiento de las cimentaciones

· Absorción de vibraciones

· Sistemas antisísmicos

· Asiento de maquinaria pesada

Son dispositivos de apoyo diseñados para soportar combinaciones de cargas y movimientos que aparecen regularmente en puentes, edificios y grandes estructuras. Se trata de bloques o piezas de caucho (neopreno) combinado con acero a modo de sándwich en los apoyos tradicionales y en otros sofisticados con más prestaciones, combinado con acero inoxidable (pulido espejo) y teflón.

Básicamente, los apoyos elastoméricos tienen la misión de soportar en un puente o viaducto, las acciones del desplazamiento, de las cargas vertical y lateral, de las fuerzas del viento en sentido horizontal y de las dilataciones térmicas. Se colocan en la parte alta del pilar, convenientemente acondicionado, para que el esfuerzo de la viga superior pueda repartirse uniformemente.

Marcado CE - EN 1337-3:2005

· Apoyos Estructurales Elastoméricos Tipo A, B, C y F sin superficies o elementos de deslizamiento según el ZA.1.a

· Apoyos Estructurales Elastoméricos Tipo D con superficies de deslizamiento de acuerdo a ZA.1.b

Tipos de productos

Apoyos elastoméricos sin zunchar

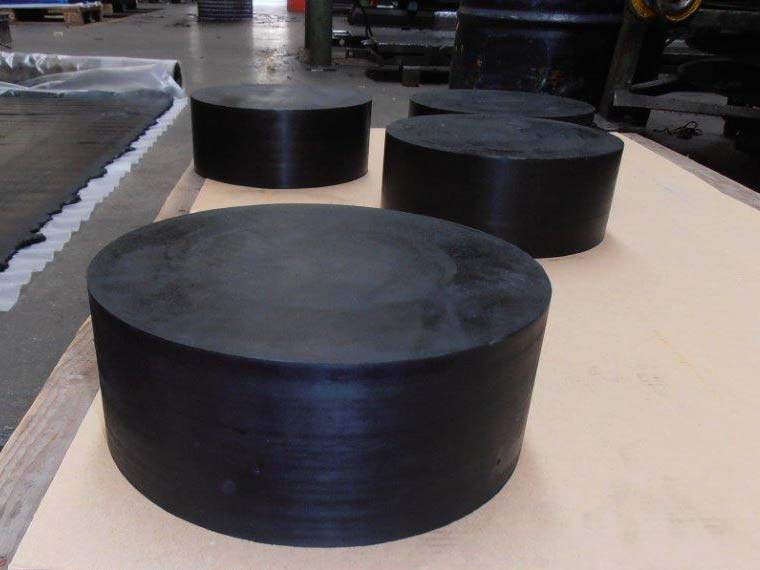

Apoyos elastoméricos zunchados
Apoyos elastoméricos zunchados antideslizantes
Apoyos elastoméricos zunchados deslizantes
Apoyos tipo POT
Apoyos especiales

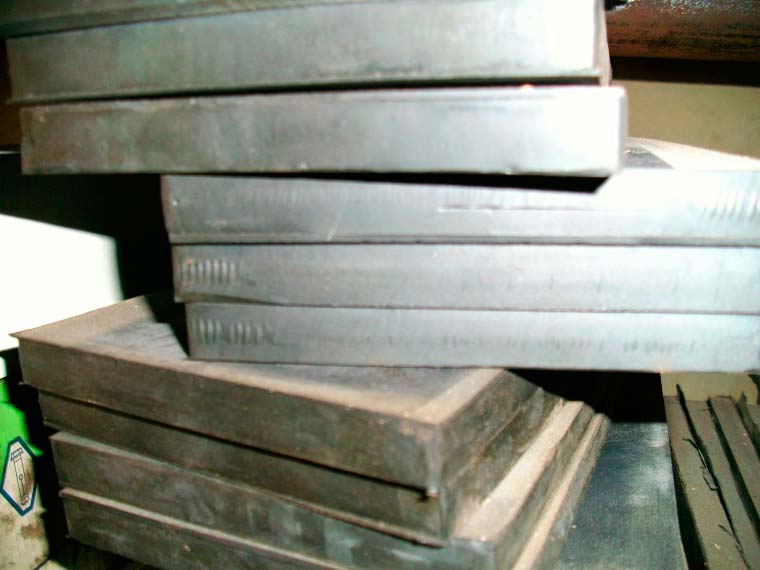

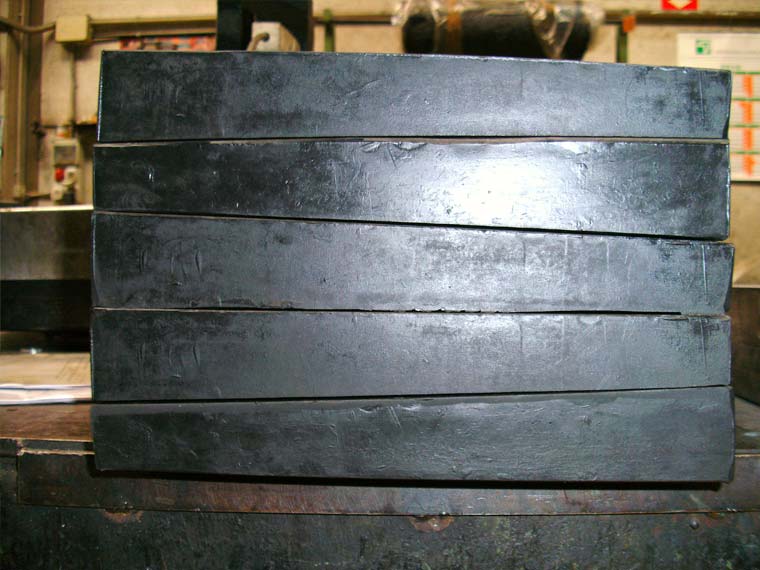

Apoyos elastoméricos sin zunchar

– Aparatos de apoyo sin refuerzos metálicos
– Presiones específicas comprendidas entre 15 – 50 kg/cm2

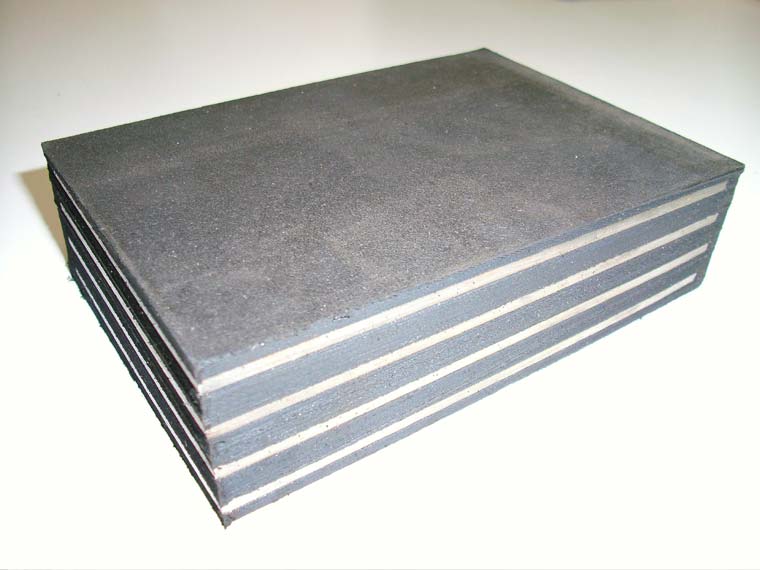

Apoyos elastoméricos zunchados

Tipos:

– ZUNCHADOS TIPO 1
– ZUNCHADOS CON PENDIENTE O CUÑA TIPO 1
Soportan cargas verticales de hasta 150 kg/cm2



Apoyos elastoméricos zunchados antideslizantes

TIPOS:

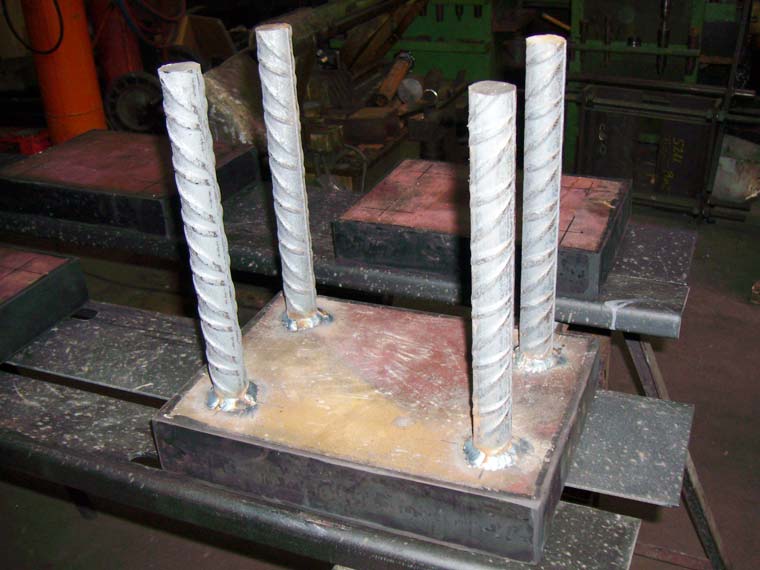

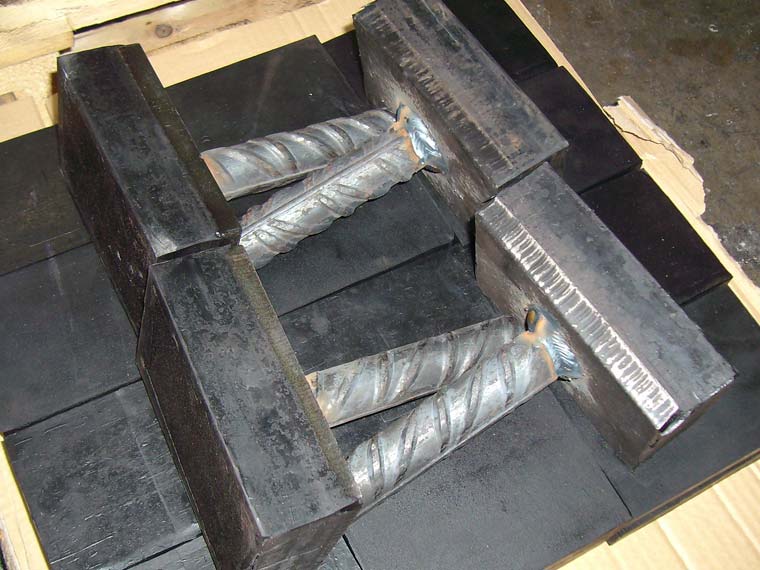

APOYOS ANCLADOS TIPO 2
Provistos de champlones metálicos en sus caras extremas donde se encastran o sueldan los pernos de anclaje. Soportan cargas verticales de hasta 150 kg/cm2
APOYOS ANCLADOS TIPO 4
De igual manera, están provistos de champlones metálicos en sus caras extremas donde se encastran o sueldan los pernos de anclaje. Su particularidad radica en unos discos encastrados entre el champlón exterior del apoyo y otro fijado a la estructura del apoyo elastomérico, haciéndolos así desmontables.

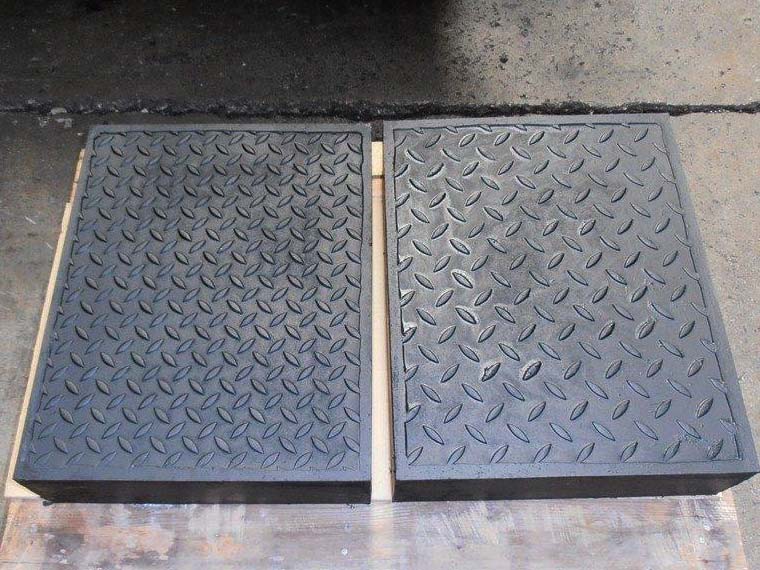

APOYOS GOFRADOS TIPO 5
El sistema de anclaje está caracterizado por la colocación de chapas gofradas o lagrimadas de alto efecto antideslizante en las caras extremas del apoyo.

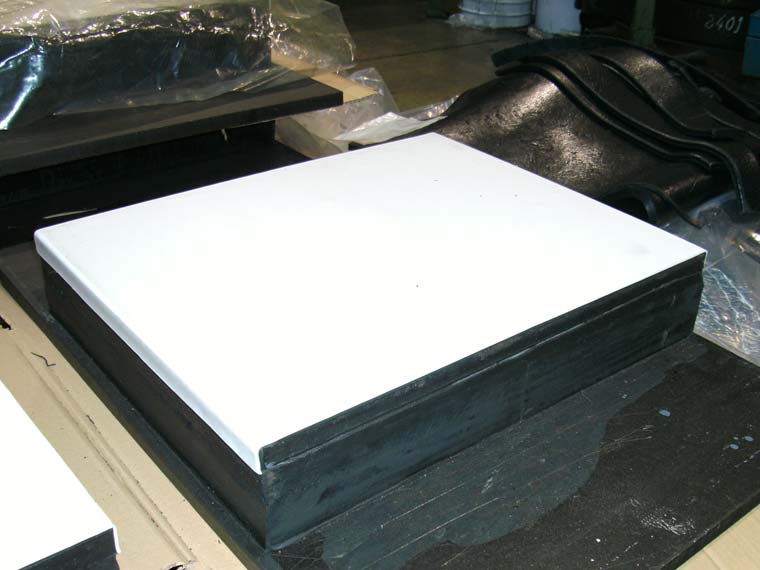

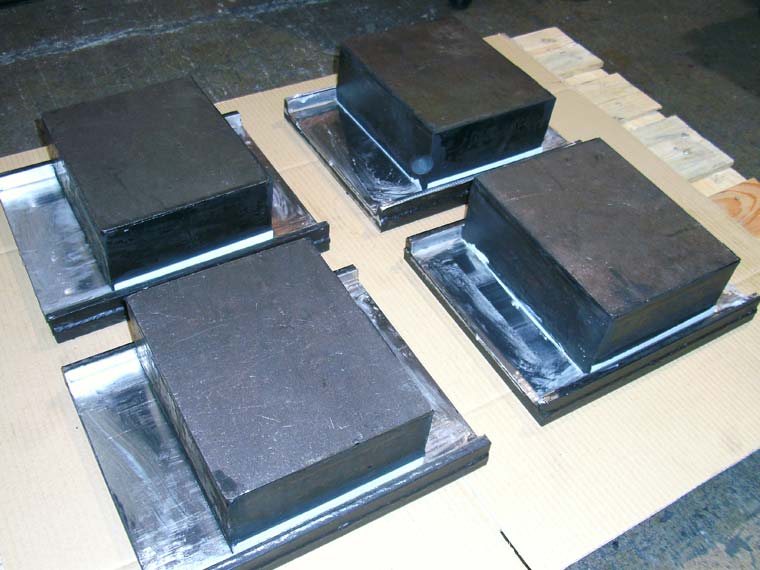

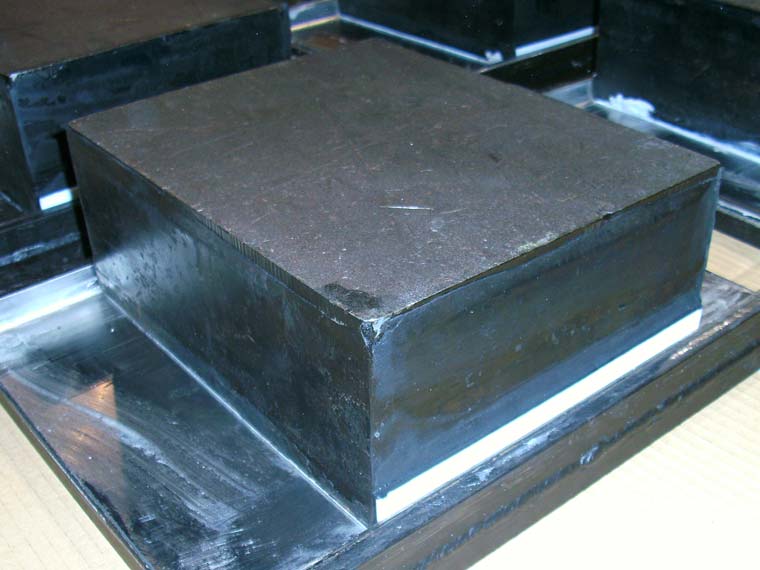

Apoyos elastoméricos zunchados deslizantes

TIPOS:

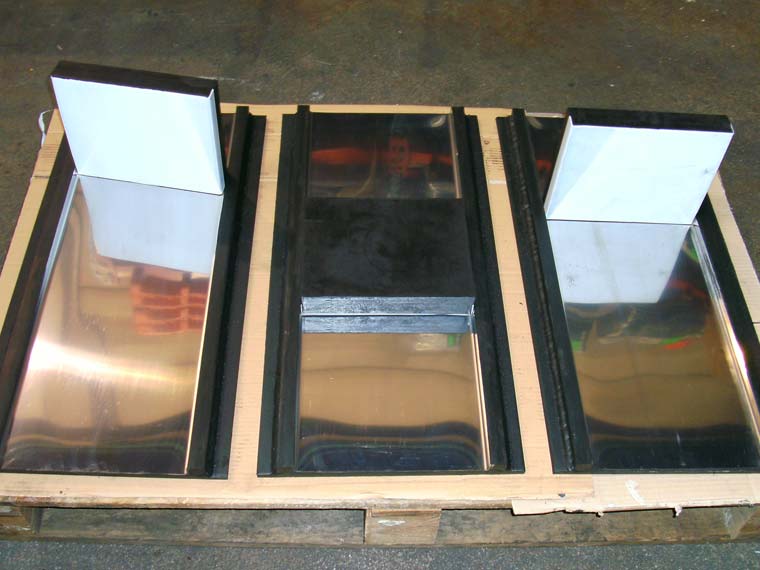

DESLIZANTE NEOPRENO – PTFE MULTIDIRECCIONAL
Libre deslizamiento en todas las direcciones.
DESLIZANTE NEOPRENO – PTFE UNIDIRECCIONAL
Trabamiento Transversal. El deslizamiento se impide en una de las direcciones creando un modelo unidireccional.

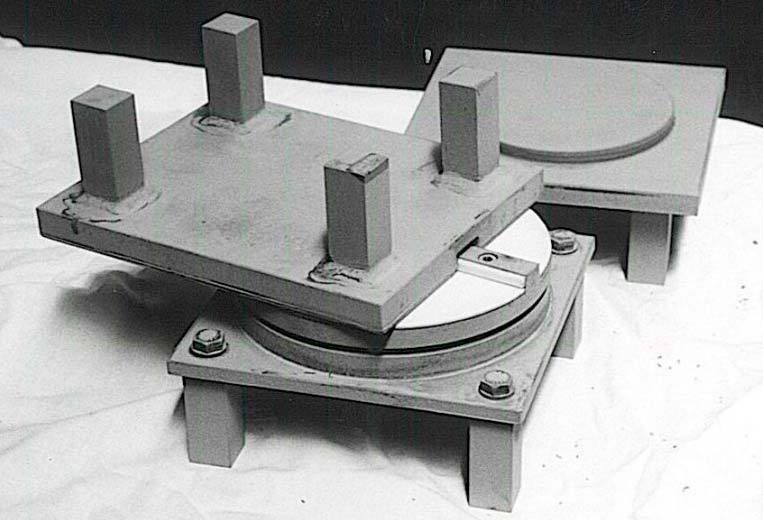

Apoyos tipo POT

Dispositivos de apoyo particularmente utilizados cuando se requieren cargas y movimientos elevados. Constituidos por un cojín elastomérico encastrado en una cajera metálica. Permiten rotaciones alrededor de cualquier eje horizontal.
TIPO POT PF (Fijos)
Permiten rotaciones y previenen de cualquier movimiento deslizante
TIPO POT PU (Unidireccionales)
Permiten rotaciones y sólo permiten deslizamientos en una única dirección horizontal
TIPO POT PL (Libres – Multidireccionales)
Permiten rotaciones y deslizamientos en cualquier dirección horizontal

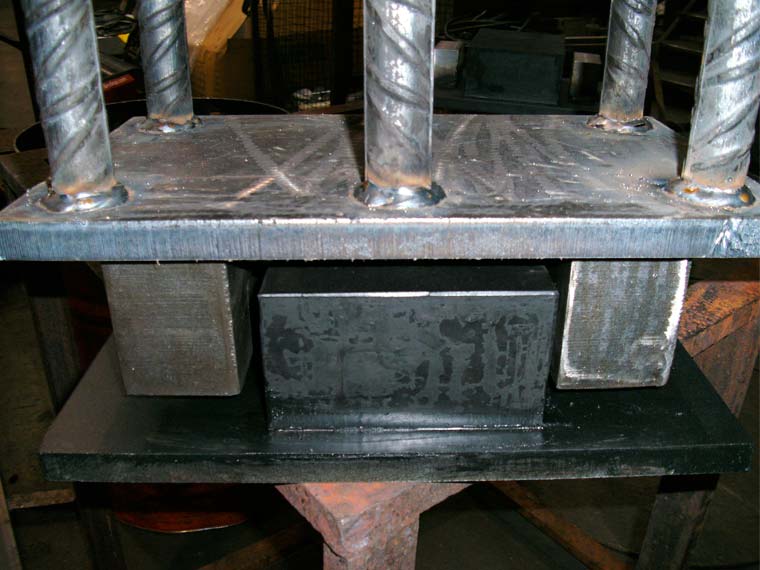

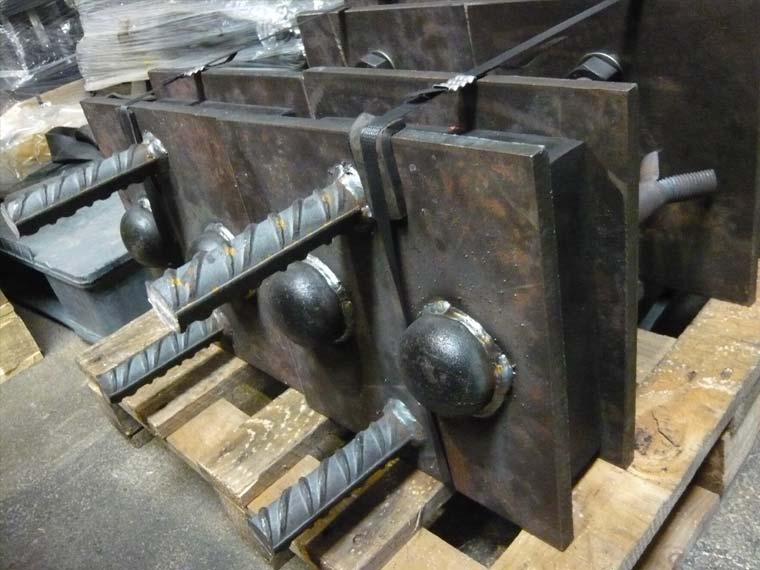

Apoyos especiales

TECAPLAS, S.L. está capacitado para el estudio, desarrollo y fabricación de diferentes elementos de apoyo de acuerdo a las exigencias y necesidades del cliente.

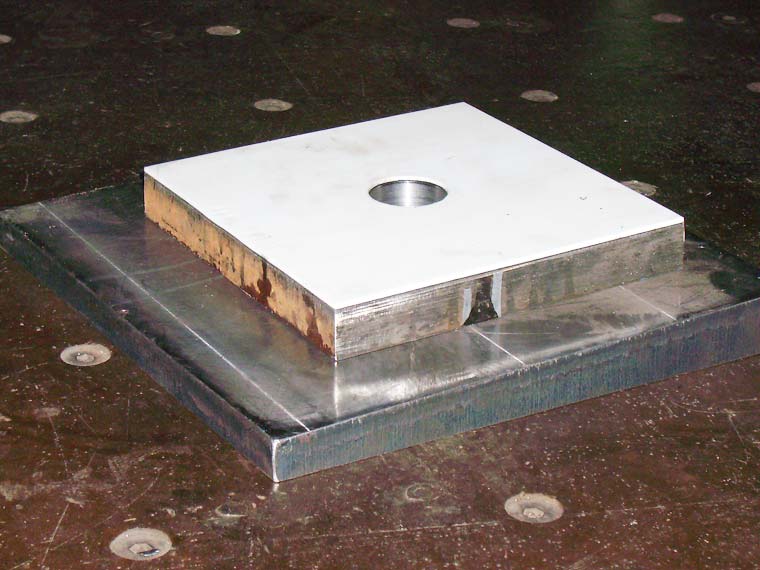

Apoyos Superbasculantes
Apoyos con Dispositivo de Bloqueo
Apoyos Metálicos
